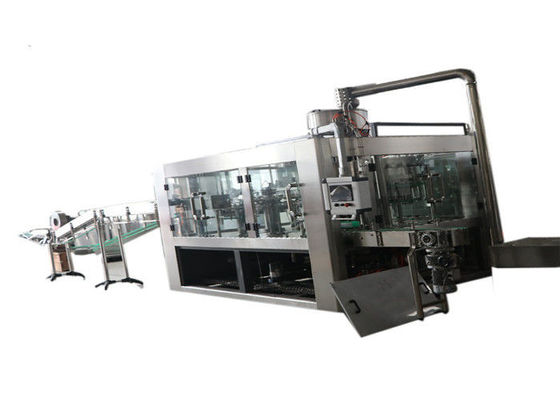

PLC Mengontrol Mesin Pengisian Minuman Ringan Berkarbonasi, Peralatan Pembotolan Soda

PLC Mengontrol Mesin Pengisian Minuman Ringan Berkarbonasi, Peralatan Pembotolan Soda

Deskripsi mesin kami:

The mono-bloc machine is integrated with rinsing, filling and capping together; Mesin mono-blok terintegrasi dengan pembilasan, pengisian dan penutupan bersama; this product is used for carbonated drink packed in PET bottles; produk ini digunakan untuk minuman berkarbonasi yang dikemas dalam botol PET; The most advanced technology from Japan and Germany is employed in the design. Teknologi paling maju dari Jepang dan Jerman digunakan dalam desain.

The bottle enters into the rinsing part of three-in-one machine through air conveyor. Botol masuk ke bagian bilasan dari mesin three-in-one melalui konveyor udara. The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. Cengkeraman yang dipasang pada cakram putar menangkap botol dan memutarnya lebih dari 180 derajat dan membuat permukaan bottleneck terhenti. In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. Di area pembilasan khusus, nozzle pada gripper menyemprotkan air untuk membilas botol di dinding.

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. Setelah dibilas dan dikeringkan, botol berputar 180 derajat di sepanjang rel pemandu dan membuat bottleneck menghadap ke langit. Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. Kemudian botol yang sudah dibilas dipindahkan ke bagian pengisian melalui roda poking botol. The bottle that enters into the filler is hold by neck holding plate. Botol yang masuk ke pengisi dipegang dengan memegang piring. The filling valve acted by the cam can realize up and down. Katup pengisian yang digerakkan oleh cam dapat bergerak naik dan turun. It adopts pressure filling way. Ini mengadopsi cara mengisi tekanan. The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. Katup pengisian terbuka dan mulai mengisi ketika bergerak ke bawah dan menyentuh kemacetan, katup pengisian bergerak ke atas dan meninggalkan kemacetan ketika selesai mengisi.

The full bottle is transferred to the capping part through hold neck transition poking wheel. Botol penuh ditransfer ke bagian penutup melalui roda poking transisi leher. The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. Pisau sekrup berhenti memegang leher botol, menjaga botol tegak tidak berputar. The screw capping head keeps in revolution and autorotation. Kepala sekrup capping terus dalam revolusi dan autorotation. It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. Itu dapat menyelesaikan seluruh capping course termasuk menangkap, menekan, mengacaukan, mengeluarkan melalui aksi cam. The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. Botol penuh dipindahkan ke conveyor outlet botol untuk proses selanjutnya melalui poking wheel. The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet Seluruh mesin tertutup dengan jendela, ketinggian jendela tertutup lebih tinggi dari puncak mesin 3 in 1, di bagian bawah jendela tertutup memiliki saluran udara kembali

The whole machine is controlled by PLC with touch-screen as the human-machine interface. Seluruh mesin dikendalikan oleh PLC dengan layar sentuh sebagai antarmuka manusia-mesin. The amount of the drinks in the storage tank can be controlled automatically. Jumlah minuman di tangki penyimpanan dapat dikontrol secara otomatis. The filling and capping will be stopped automatically when there is no bottle. Pengisian dan pembatasan akan dihentikan secara otomatis ketika tidak ada botol. When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. Ketika botol sempit atau ketika tutup tidak tersedia, mesin dapat dihentikan secara otomatis.

1. garis mesin pengisian berkarbonasi ini termasuk monoblock cincin mengisi capping 3 in 1 mesin, terowongan peringatan, pengering botol (pisau udara), otomatis mesin pelabelan lengan menyusut, terowongan uap menyusut, printer ink jet, film menyusut pembungkus mesin kemasan dll.

2. Kapasitas botol: 500 ml

3. kecepatan pengisian: 3500 bph.

Fitur:

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. Kecuali kerangka bawah, bagian transmisi dan beberapa bagian yang harus dibuat dari bahan khusus. Other spare parts are made of stainless steel 304. Suku cadang lainnya terbuat dari stainless steel 304.

2. Bantalan rol terbuat dari stainless steel, cincin penyegelan terbuat dari bahan EPDM, dan plastik terbuat dari UMPE.

3. Gripper terbuat dari stainless steel, posisi di mana memegang bottleneck juga terbuat dari stainless steel, dibandingkan dengan gripper karet tradisional, itu banyak kebersihan, tahan lama, dan tidak ada bagian cepat aus, bagian sekrup dari bottleneck dapat menghindari dicemari oleh gripper karet.

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. Gripper dilengkapi dengan nozzle semprot efisien tinggi, dapat berkembang ke posisi inwall botol, dan dapat menghemat air bilasan. There is a cover above the spray nozzle which can prevent water spilling; Ada penutup di atas nozzle semprotan yang dapat mencegah tumpahnya air; and there are regulatory recycle slot and recycle pipes under the nozzles. dan ada slot daur ulang peraturan dan pipa daur ulang di bawah nozel.

5. Waktu pembilasan dapat dijamin selama 4 detik.

6. Dengan menyesuaikan ketinggian bagian putar untuk beradaptasi dengan ketinggian botol yang berbeda

7. Motivasi berasal dari sistem yang digerakkan dalam kerangka yang dilewati oleh gigi.

8. Penyediaan air bilasan dikendalikan oleh katup solenoid

Parameter Teknis
